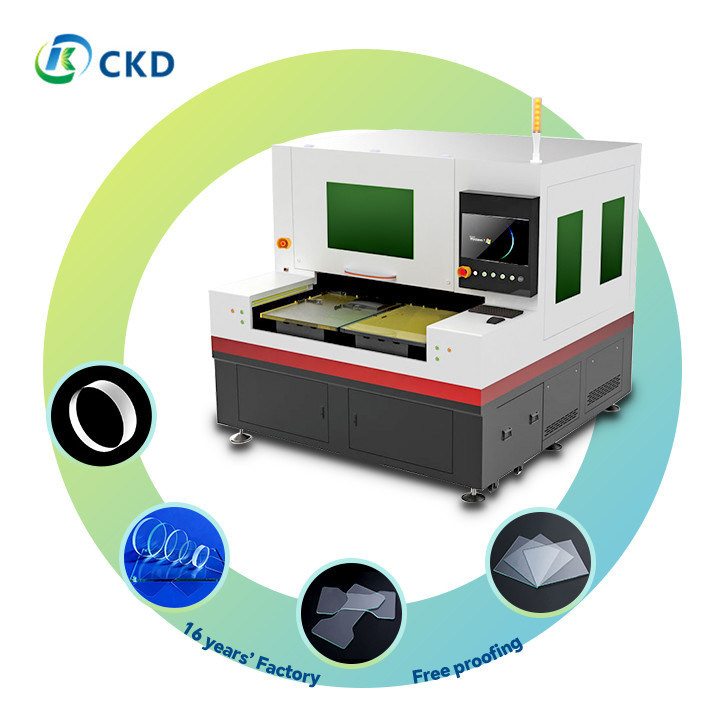

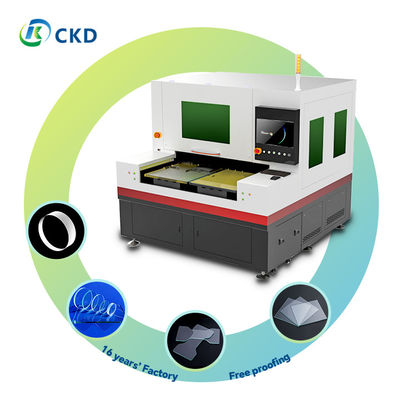

Maszyna do cięcia szkła laserowego klasy przemysłowej z silnikiem liniowym XY i silnikiem napędowym optycznego kratkowania

Opis produktu:

Zaawansowana maszyna do cięcia laserowego jest wyposażona w źródło lasera o dużej mocy, zapewniające doskonałą wydajność cięcia. Laser ma najnowocześniejszą, pulsacyjną konstrukcję o wysokiej częstotliwości, dzięki czemu idealnie nadaje się do precyzyjnych zastosowań przemysłowych. Maszyna ma wszechstronne możliwości obsługi materiałów i może przetwarzać szeroką gamę materiałów, w tym metale i niemetale. Możliwości cięcia są wielofunkcyjne, obsługują ciągłe cięcie arkuszy, precyzyjne cięcie jednopunktowe i wydajne cięcie pasów.

Sterowanie osi X/Y maszyny wykorzystuje wysoce precyzyjne serwosilniki DC i ultra-cienkie enkodery optyczne 0,1 μm, zapewniając niezrównaną dokładność. Maszyna jest również wyposażona w inteligentne sterowanie ruchem z funkcją automatycznego śledzenia ostrości i dynamiczną kontrolą przebijania, co zapewnia wydajne i precyzyjne cięcie. Ponadto włączenie systemu kamer CCD klasy premium umożliwia monitorowanie wizualne w czasie rzeczywistym, rozpoznawanie wzorców i wykrywanie punktów znaczników.

Maszyna oferuje imponujące możliwości cięcia, zaspokajając szeroki wachlarz zastosowań przemysłowych z możliwością obróbki materiałów o grubości do 19 mm. Precyzyjnie zaprojektowane komponenty podstawy silnika i platformy optycznej są zbudowane z naturalnego granitu, zaprojektowane dla doskonałej stabilności i odporności na wibracje, i zapewniają utrzymanie dokładności w czasie.

Zaawansowana maszyna do cięcia laserowego jest przyjazna dla użytkownika, łatwa w obsłudze i znacznie zmniejsza marnotrawstwo materiału dzięki precyzyjnemu cięciu. Maszyna nadaje się zarówno do produkcji na małą skalę, jak i na dużą skalę, ma niskie wymagania konserwacyjne, zapewniając długoterminową niezawodność.

Cechy:

Parametry techniczne:

Typ używanego lasera różni się w zależności od modelu, ale wszystkie modele wykorzystują ultrakrótki impulsowy laser światłowodowy. Średnia moc naszych laserów wynosi 50 W, z opcjami 10 W, 20 W, 30 W, 60 W i 80 W również dostępnymi. Nasze lasery działają na długości fali 1064 nm, z drugą harmoniczną przy 532 nm. Szerokość impulsu jest mniejsza niż 10 pikosekund, a częstotliwość powtarzania jest regulowana od 1 Hz do 1000 kHz. Nasze lasery mają również jakość wiązki niemal ograniczoną dyfrakcyjnie z wartością M² mniejszą niż 1,2.

Nasze lasery oferują precyzyjną wydajność cięcia, z dokładnością pozycjonowania ±2μm na całym obszarze roboczym. Powtarzalność wynosi ±1,5μm, z dokładnością kątową ±16 sekund łuku. Maksymalna prędkość cięcia wynosi do 1000 mm/s. Nasze lasery mogą ciąć szkło ultracienkie do 1 mm i szkło standardowe do 19 mm (w zależności od właściwości materiału i wymagań cięcia). Minimalna szerokość linii wynosi ≤30μm, a minimalna średnica otworu wynosi ≤20μm.

Oferujemy modele jedno- i dwuplatformowe. Rozmiar obszaru roboczego różni się w zależności od modelu, z opcjami 400x500mm, 600x700mm i 600x900mm dla każdej platformy w modelach dwuplatformowych. Model jednoplatformowy ma opcje 400x500mm, 600x700mm lub 600x900mm.

Nasze lasery mają pobór mocy 150 W, z 250 W/350 W w trybie gotowości. Napięcie wejściowe wynosi AC220 V ± 10%, a częstotliwość 50-60 Hz.

Rozmiar naszych maszyn różni się w zależności od modelu, długość waha się od 1600 mm do 2550 mm, szerokość od 1700 mm do 2080 mm, a wysokość wynosi 1960 mm. Waga waha się od 3500 kg do 5000 kg, w zależności od modelu.

Nasze lasery zawierają wbudowany system chłodzenia wodnego dla stabilności termicznej. Używamy również zaawansowanego systemu sterowania CNC z możliwością przetwarzania o dużej prędkości. Nasze lasery są wyposażone w zastrzeżone oprogramowanie do optymalizacji cięcia i obudowę bezpieczeństwa lasera klasy 1 z przyciskami zatrzymania awaryjnego.

Nasze lasery wymagają temperatury roboczej 18-28°C (64-82°F) i poziomu wilgotności 40-70% bez kondensacji. Stabilność mocy może wahać się maksymalnie do ±5%.

Oferujemy kilka opcjonalnych ulepszeń, w tym ulepszony system wizyjny do automatycznego ustawiania, zautomatyzowany system załadunku/rozładunku materiałów, niestandardowe projekty osprzętu do konkretnych zastosowań oraz rozszerzone pakiety gwarancyjne i serwisowe. Należy pamiętać, że specyfikacje mogą się nieznacznie różnić w zależności od konkretnych konfiguracji i ciągłych udoskonaleń produktu. Aby uzyskać najnowsze informacje i opcje dostosowywania, należy skontaktować się z naszym zespołem technicznym.

Zastosowania:

Nasza zaawansowana maszyna do cięcia laserowego została zaprojektowana tak, aby sprostać szerokiemu zakresowi potrzeb przemysłowych, oferując precyzję i wydajność w przypadku różnych materiałów i zastosowań:

• Idealny do tworzenia precyzyjnych paneli wskaźników, desek rozdzielczych i interfejsów sterowania
• Możliwość obróbki materiałów o małej i średniej grubości z wyjątkową dokładnością

• Ultracienkie szkło:Precyzyjne cięcie delikatnych arkuszy szkła do urządzeń elektronicznych
• Białe szkło:Czysta i dokładna obróbka w zastosowaniach dekoracyjnych i architektonicznych
• Szkło wysokoborokrzemianowe:Specjalistyczne cięcie sprzętu laboratoryjnego i produktów odpornych na działanie wysokiej temperatury
• Szkło kwarcowe:Precyzyjne cięcie elementów optycznych i potrzeb przemysłu półprzewodnikowego

• Przeznaczony do cięcia płytek PCB, obwodów elastycznych i innych podłoży elektronicznych
• Zapewnia czyste krawędzie i minimalny wpływ ciepła na delikatne materiały elektroniczne

• Szlif szafirowy:Do tarcz zegarków, obiektywów aparatów w smartfonach i wyświetlaczy wysokiej klasy
• Precyzyjne kształtowanie kamieni szlachetnych:Tworzenie skomplikowanych wzorów z kamieni szlachetnych i półszlachetnych
• Produkcja komponentów LED:Cięcie płytek szafirowych do produkcji diod LED

• Możliwość przetwarzania różnych komponentów LCD, w tym:
  • Folie przewodzące ITO (tlenek indu i cyny)
  • Filtry kolorów RGB
  • Folie polaryzacyjne
• Zapewnia precyzyjne cięcie bez uszkadzania delikatnych materiałów ekspozycyjnych

• Precyzyjne cięcie szkła optycznego K9 w celu uzyskania wysokiej jakości soczewek i pryzmatów
• Precyzyjne kształtowanie folii optycznych do różnych zastosowań przemysłowych i naukowych

• Mikrocięcie małych, skomplikowanych części dla przemysłu medycznego i lotniczego
• Cięcie kształtów niestandardowych dla unikalnych projektów produktów i prototypów
• Wielowarstwowa obróbka materiałów na potrzeby wyrobów kompozytowych

Wszechstronność naszego systemu cięcia laserowego sprawia, że ​​jest on nieocenionym narzędziem w wielu branżach, od elektroniki użytkowej po zaawansowane badania naukowe, gwarantując wysokiej jakości wyniki i wydajne procesy produkcyjne.
