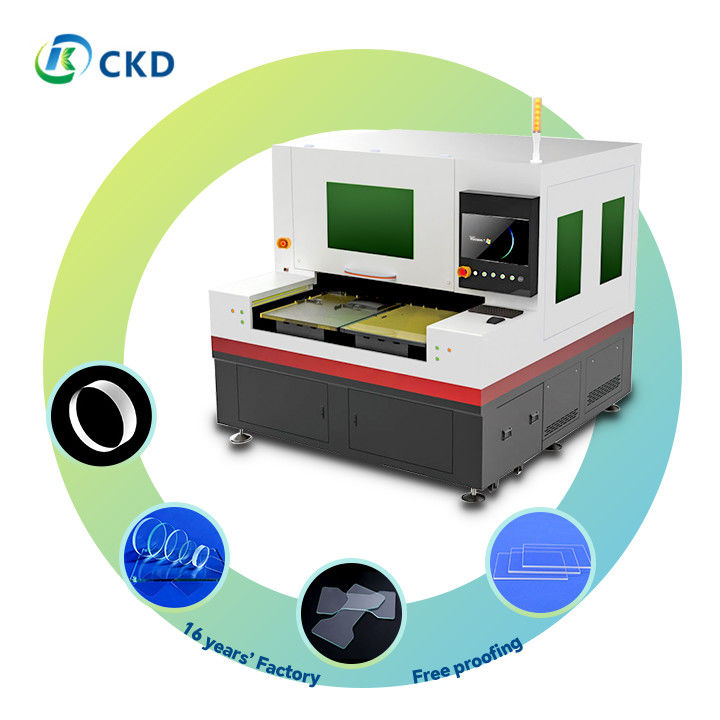

All in One Glass Cutting and Splitting Machine with Remote Diagnostics

Maszyna do cięcia i rozbijania szkła z zdalną diagnostyką

Produkty - Laserowa maszyna do cięcia szkła
  • Podkreślić

    Maszyna do cięcia szkła

    ,

    Maszyna do cięcia szkła do zdalnej diagnostyki

    ,

    Wszystkie w jednej maszynie do cięcia szkła

  • Powtarzalność
    ±1,5μm
  • nazwisko
    Maszyna do cięcia i rozszczepiania szkła (All-in-One)
  • rozmiar pracy
    610*700mm X 2 Możliwość dostosowania
  • Długość fali lasera
    1064nm
  • Rozdzielanie źródła lasera
    RFC02 (CO2 o częstotliwości radiowej) - RFC02 10,6μm 150 W (opcje: 250 W/350 W) - 150 W (250 W/350 W
  • Wymagania dotyczące konserwacji
    Zalecane jest ustawienie optyczne co 200 godzin, a wymiana chłodziwa co 1000 godzin. Regularna zdaln
  • System chłodzenia
    Chłodzenie wodne
  • Częstotliwość impulsów
    1 Hz - 1000 kHz
  • Miejsce pochodzenia
    Chiny
  • Nazwa handlowa
    CKD
  • Orzecznictwo
    ISO CE
  • Model Number
    CKD-DP6070C-50E CKD-DP6070C-60E CKD-DP6070C-80TE CKD-DP6070C-50ECKD-DP6070S-50E CKD-DP6070S-60E CKD-DP6070S-80TE CKD-DP6070S-80ECKD-DP6070D-50E CKD-DP6070D-60E CKD-DP6070D-80TE CKD-DP6070D-80ECKD-SP6070S-50E CKD-SP6070S-60E CKD-SP6070S-80TE CKD-SP6070S-80E
  • Minimum Order Quantity
    1
  • Cena
    Negotiated
  • Packaging Details
    Wooden vacuum packaging
  • Delivery Time
    25-45 days
  • Payment Terms
    L/C, T/T
  • Supply Ability
    60sets per month

Maszyna do cięcia i rozbijania szkła z zdalną diagnostyką

  • All in One Glass Cutting and Splitting Machine with Remote Diagnostics
  • All in One Glass Cutting and Splitting Machine with Remote Diagnostics
Uzyskaj cenę Skontaktuj się teraz

Opis produktu:
Maszyna do cięcia i rozbijania szkła z zdalną diagnostyką 0

Zaawansowana maszyna do cięcia laserowego: precyzja i wszechstronność
Kluczowe cechy:
  • Źródło lasera o dużej mocy:Wyposażony w najnowocześniejszy, wysokiej częstotliwości pulsowy laser dla lepszej wydajności cięcia.
  • Wszechstronne obsługiwanie materiałów:Możliwość przetwarzania szerokiego zakresu materiałów, w tym metali i innych niż metale.
  • Wielofunkcyjne możliwości cięcia:
    • Wspiera ciągłe cięcie arkuszy
    • Precyzyjne cięcie jednopunktowe
    • Wydajne cięcie taśm
  • Zaawansowana kontrola osi X/Y:Wykorzystuje wysokiej precyzji serwo silniki prądu stałego i ultra-cienkie kodery optyczne 0,1 μm dla niezrównanej dokładności.
  • Inteligentne sterowanie ruchem:Funkcja automatycznego śledzenia ostrości i dynamiczne sterowanie piercingem.
  • Zdjęcia o wysokiej rozdzielczości:Zawiera system kamery CCD klasy premium do monitorowania wizualnego w czasie rzeczywistym, rozpoznawania wzorów i wykrywania punktów oznaczania.
  • Zapewnienie zasilania:Wyposażony w niemieckie źródło zasilania o wysokiej stabilności, tajwańskie źródło zasilania używane do komponentów optycznych.
  • Imponujący zasięg cięcia:Możliwość przetwarzania materiałów o grubości do 19 mm, spełniających szeroki zakres zastosowań przemysłowych.
  • Wykorzystanie urządzeń, które nie spełniają wymogów niniejszego regulaminu:
    • Podstawa silnika i platforma optyczna wykonane z granitu naturalnego
    • Wykonane dla wyższej stabilności i odporności na wibracje
    • Zapewnia utrzymanie dokładności w czasie
Dodatkowe korzyści:
  • Idealne do zastosowań przemysłowych o wysokiej precyzji
  • Przyjazny dla użytkownika interfejs umożliwiający łatwą obsługę
  • Zmniejszenie ilości odpadów materiałowych dzięki precyzyjnemu cięciu
  • Odpowiednie zarówno do produkcji na małą skalę, jak i wielkości
  • Niskie wymagania utrzymania, zapewniające wiarygodność na dłuższy czas


Charakterystyka:

Zaawansowany system cięcia laserowego: cechy, zalety i zastosowania
Kluczowe cechy
  1. Precyzyjne cięcie
    • Nieprawidłowy kształt szybkie cięcie
    • Obcinanie konturów
    • Wiertanie małych otworów
    • Możliwości cięcia ręcznego
  2. Wyższa wydajność
    • Wysokiej jakości wykończenie krawędzi
    • Brak efektów skurczowych
    • Minimalna utrata materiału
    • Cięcie bez brudy
  3. Ekologiczna eksploatacja
    • Brak zanieczyszczeń
    • Brak pozostałości proszku
    • Brak produkcji ścieków
Zalety
  1. Szybkie przetwarzanie
    • Szybkie cięcie skomplikowanych kształtów i wzorów
  2. Wyższa jakość cięcia
    • Czyste krawędzie bez koniu
    • Minimalne lub zerowe pęknięcia
    • Niewielkie szczątki, jeśli w ogóle
  3. Kosztowo efektywny
    • Wysoka stopa plonów
    • Niski poziom zużycia
    • Energooszczędna eksploatacja
  4. Przyjazne środowisku
    • Czysty proces bez szkodliwych produktów ubocznych
Kompatybilne materiały
  1. Szkło specjalistyczne
    • Szkło ultraprzezroczyste
    • Szkło białe
    • Szkło o wysokiej zawartości borosilikatów
    • Szkło kwarcowe
  2. Komponenty elektroniczne
    • Pozostałe urządzenia
    • Szkło samochodowe
    • Pozostałe urządzenia fotograficzne
    • Ekrany LCD
  3. Materiały optyczne
    • Szkło K9
    • Różne filtry optyczne
    • Cięcie lusterek
  4. Szlachetne materiały
    • Przetwarzanie szafirów do wyświetlaczy zegarków i komponentów elektronicznych
Wykorzystane branże
  1. Produkcja szkła
    • Szkło optyczne
    • Szkło hartowane
    • Szkło ultracienkie
    • Szkło laboratoryjne
    • Sprzęt ze szkła medycznego
  2. Elektronika
    • Ekrany i osłony do telefonów komórkowych
    • Wyświetlacze tabletów
    • Ekrany laptopów
    • Szkło półprzewodnikowe optyczne/ITO/żółte/fioletowe
  3. Produkcja samochodowa
    • Okna i szyby przednie samochodów
    • Wyświetlacze paneli sterowania
    • Płyty przyrządów
  4. Nieruchomości i budownictwo
    • Szkło architektoniczne
    • Płyty szklane dekoracyjne
    • Wyposażenie szkłowe do łazienki
  5. Urządzenia domowe
    • Płyty szklane do pieców i lodówek
    • Składniki szkła oświetleniowego
  6. Środki komunikacyjne
    • Ekran urządzenia mobilnego
    • Zawierające szafir
    • Komórki fotograficzne i soczewki CCTV
  7. Nowy sektor energii
    • Szkło z paneli słonecznych
    • Szkło specjalne do okien energooszczędnych
  8. Lotnictwo kosmiczne i obrona
    • Komponenty optyczne o wysokiej precyzji
    • Specjalne szkło do wyświetlaczy kokpitu
  9. Badania medyczne i naukowe
    • Szkło sprzętu laboratoryjnego
    • Szkła optyczne do wyrobów medycznych
    • Mikrofluidyczne chipy

Ten zaawansowany system cięcia laserowego oferuje uniwersalne rozwiązanie dla szerokiego zakresu gałęzi przemysłu, zapewniając wysoką precyzję, wydajność i przyjazne dla środowiska przetwarzanie różnych materiałów szklanych i optycznych.Jego zdolność do obsługi złożonych kształtów i delikatnych materiałów czyni go idealnym wyborem zarówno dla produkcji na dużą skalę, jak i specjalistycznej produkcji., zastosowań o dużej wartości.



Parametry techniczne:

Parametry techniczne: zaawansowane systemy cięcia laserowego
Parametry Maszyna do cięcia laserowego z ultraszybkim pulsem z dwiema platformami Maszyna do cięcia laserowego pikosekundowego z dwiema platformami Jednoplatformowa maszyna do cięcia laserowego pikosekundowego
Numer modelu HT-1PG-6070GD/6090GD HT-1PG-4050D/6070D/6090D HT-1PG-4050/6070/6090
Specyfikacje lasera
  • Typ lasera:Ultrokróty impuls lasera włóknistego (specyficzny typ zależy od modelu)
  • Średnia moc:50W (dostępne opcje 10W, 20W, 30W, 60W, 80W)
  • Długość fali:1064nm, z drugą harmoniką w 532nm
  • Szerokość impulsu:< 10ps (picosekundy)
  • Wskaźnik powtórzeń:1 Hz - 1000 kHz (regulowane)
  • Jakość wiązki:M2 < 1,2 (przez prąd o ograniczonej prawie dyfrakcji)
Wydajność cięcia
  • Dokładność pozycji:± 2 μm na całym obszarze pracy
  • Powtarzalność:±1,5 μm, z dokładnością kątową ±16 sekund łukowych
  • Maksymalna prędkość cięcia:Do 1000 mm/s
  • Gęstość cięcia:
    • Szkło ultracienkie: ≤1 mm
    • Szkło standardowe: ≤ 19 mm (różni się w zależności od właściwości materiału i wymagań związanych z cięciem)
  • Minimalna szerokość linii:≤ 30 μm (zależne od materiału)
  • Minimalna średnica otworu:≤ 20 μm
Wymiary obszaru pracy
  • Modele z podwójnymi platformami:600x700 mm, 600x900 mm lub 400x500 mm na platformę
  • Model pojedynczej platformy:400x500mm, 600x700mm lub 600x900mm
Elektryka i elektrotechnika
  • Zużycie energii:150W (250W/350W w stanie gotowości)
  • Napięcie wejściowe:AC220V ± 10%
  • Częstotliwość:50-60 Hz
Specyfikacje fizyczne
  • Wymiary maszyny:
    • Długość: 1600 mm - 2550 mm (zależna od modelu)
    • Szerokość: 1700 mm - 2080 mm
    • Wysokość: 1960 mm
  • Poziom:3500 kg - 5000 kg (zależnie od modelu)
Dodatkowe cechy
  • System chłodzenia:Wbudowane chłodzenie wodne dla stabilności termicznej
  • System sterowania:Zaawansowane CNC z możliwościami szybkiego przetwarzania
  • OprogramowanieZawiera oprogramowanie do optymalizacji cięcia
  • Środki bezpieczeństwa:Obudowa bezpieczeństwa laserowego klasy 1, przyciski awaryjnego zatrzymania
Wymagania środowiskowe
  • Temperatura pracy:18-28°C (64-82°F)
  • wilgotność:40-70% nie kondensujące
  • Stabilność mocy:Maksymalne wahania ± 5%
Opcjonalne ulepszenia
  • Zwiększony system widzenia do automatycznego wyrównania
  • Automatyczny system załadunku/wyładunku materiału
  • Konstrukcje urządzeń do ogrodzenia na zamówienie dla konkretnych zastosowań
  • Rozszerzona gwarancja i pakiety serwisowe

Uwaga: Specyfikacje mogą się nieznacznie różnić w zależności od konkretnej konfiguracji i ciągłych ulepszeń produktu.Proszę skonsultować się z naszym zespołem technicznym dla najnowszych informacji i opcji dostosowania.



Zastosowanie:

Nasza zaawansowana maszyna do cięcia laserowego jest zaprojektowana tak, aby spełniać różnorodne potrzeby różnych gałęzi przemysłu.

1. Produkcja paneli przyrządów
  • Idealne do produkcji precyzyjnych paneli przyrządów, desek rozdzielczych i interfejsów sterowania
  • Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8528
2Specjalistyczne przetwarzanie szkła
  • Szkło ultracienkie: Precyzyjnie wycięte delikatne blachy szklane do urządzeń elektronicznych
  • Białe szkło: Czyste i precyzyjne przetwarzanie do zastosowań dekoracyjnych i architektonicznych
  • Szkło o wysokiej zawartości borosilikatu: Specjalistyczne cięcie urządzeń laboratoryjnych i produktów odpornych na ciepło
  • Szkło kwarcowe: Precyzyjne cięcie dla potrzeb przemysłu komponentów optycznych i półprzewodników
3. Produkcja komponentów elektronicznych
  • Wyroby z tworzyw sztucznych, z tworzyw sztucznych lub z tworzyw sztucznych
  • Zapewnia czyste krawędzie i minimalny wpływ termiczny na wrażliwe materiały elektroniczne
4. Przetwarzanie kamieni szlachetnych i materiałów szlachetnych
  • Wycinanie szafiru: Do wyrazów zegarków, obiektywów aparatów fotograficznych smartfonów i wysokiej klasy wyświetlaczy
  • Precyzyjne formowanie kamieni szlachetnych: tworzenie skomplikowanych wzorów z kamieni szlachetnych i półszlachetnych
  • Produkcja komponentów LED: Cięcie płytek szafirowych do produkcji diod LED
5Produkcja płytek LCD
  • Zdolne do przetwarzania różnych komponentów LCD, w tym:
    • Filmy przewodzące ITO (tlenek indyju i cyny)
    • Filtry kolorów RGB
    • Filmy polaryzujące
  • Zapewnia precyzyjne cięcie bez uszkodzenia delikatnych materiałów wyświetleniowych
6Specjalistyczne przetwarzanie folii optycznych
  • Dokładne cięcie szkła optycznego K9 do wysokiej jakości soczewek i prizm
  • Precyzyjne formowanie folii optycznych do różnych zastosowań przemysłowych i naukowych

Dodatkowe możliwości:

  • Mikrocięcie małych, skomplikowanych części dla przemysłu medycznego i lotniczego
  • Cięcie na zamówienie dla unikalnych projektów produktów i prototypów
  • Przetwarzanie materiałów wielowarstwowych do produktów złożonych

Wszechstronność naszego systemu cięcia laserowego czyni go nieocenionym narzędziem w wielu branżach, od elektroniki użytkowej po zaawansowane badania naukowe,zapewnienie wysokiej jakości wyników i efektywnych procesów produkcyjnych.
